S-AS, S-AC
Bežná lisovacia matica plávajúca.
S-AS – oceľ pozinkovaná
S-AC – nerez serie 300

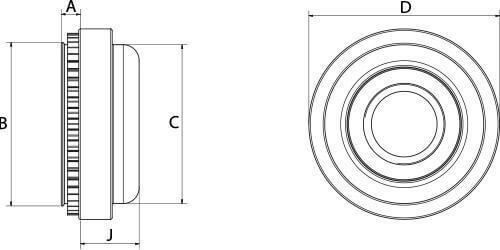

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | B max | D ±0,4 | C max | A max | J max | S min | d +0,08/-0 | m | S-AS Oceľ | S-AC Nerez serie 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| M3-1 | 7.35 | 9.14 | 7.37 | 0.97 | 3.31 | 0.97 | 7.37 | 7.62 | 6211800301 | 6221800301 |
| M3-2 | 1.38 | 1.38 | 6211800302 | 6221800302 | ||||||
| M4-1 | 9.33 | 11.18 | 9.28 | 0.97 | 3.31 | 0.97 | 9.35 | 8.64 | 6211800401 | 6221800401 |
| M4-2 | 1.38 | 1.38 | 6211800402 | 6221800402 | ||||||
| M5-1 | 10.29 | 11.94 | 10.29 | 0.97 | 4.32 | 0.97 | 10.31 | 9.14 | 6211800501 | 6221800501 |
| M5-2 | 1.38 | 1.38 | 6211800502 | 6221800502 | ||||||
| M6-2 | 13.06 | 15.24 | 12.96 | 1.38 | 5.34 | 1.38 | 13.08 | 10.67 | 6211800602 | 6221800602 |
