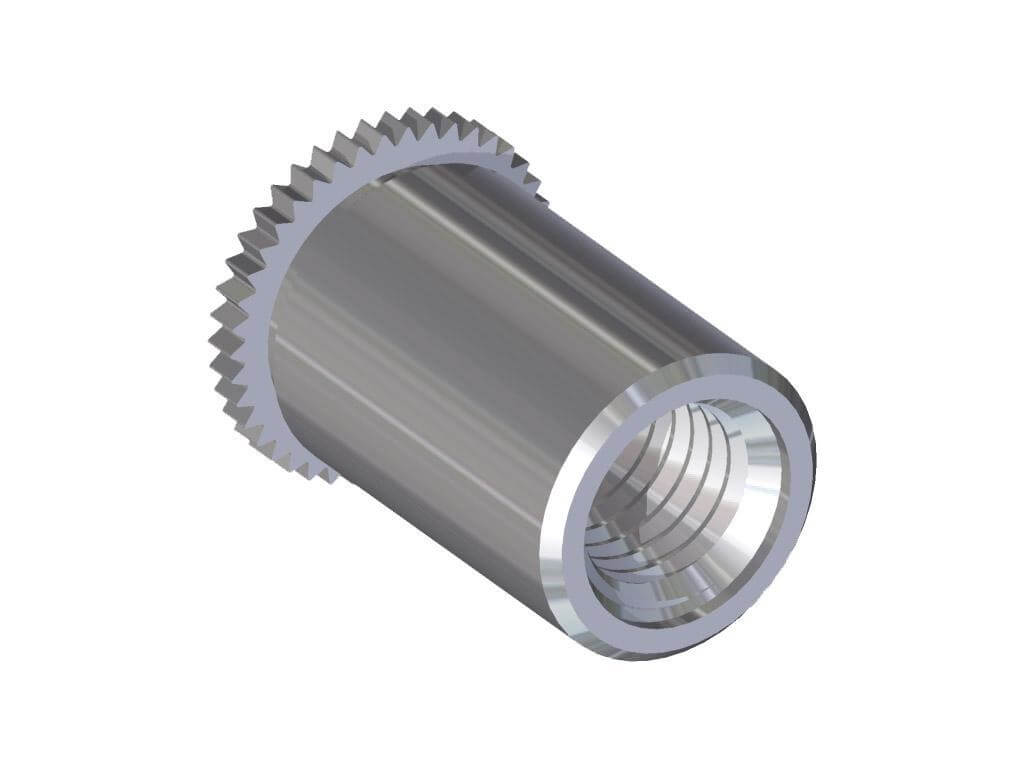

S-DSO, S-DSOS
Dištančný stĺpik.

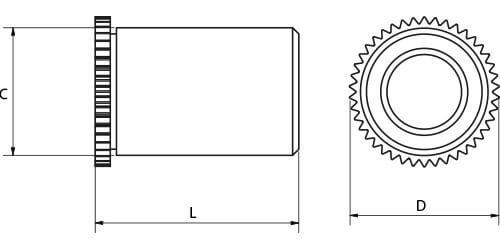

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | L +0,05/-0,13 | C max | D nom | S min | d +0,08/-0 | m | S-DSO Oceľ | S-DSOS Nerez serie 300 |
|---|---|---|---|---|---|---|---|---|
| M3 | 7 | 4.2 | 4.92 | 0,94 - 6,35 | 4.2 | 3.2 | 6213303007 | 6223303007 |
