Tech-Sert – UHBRTE

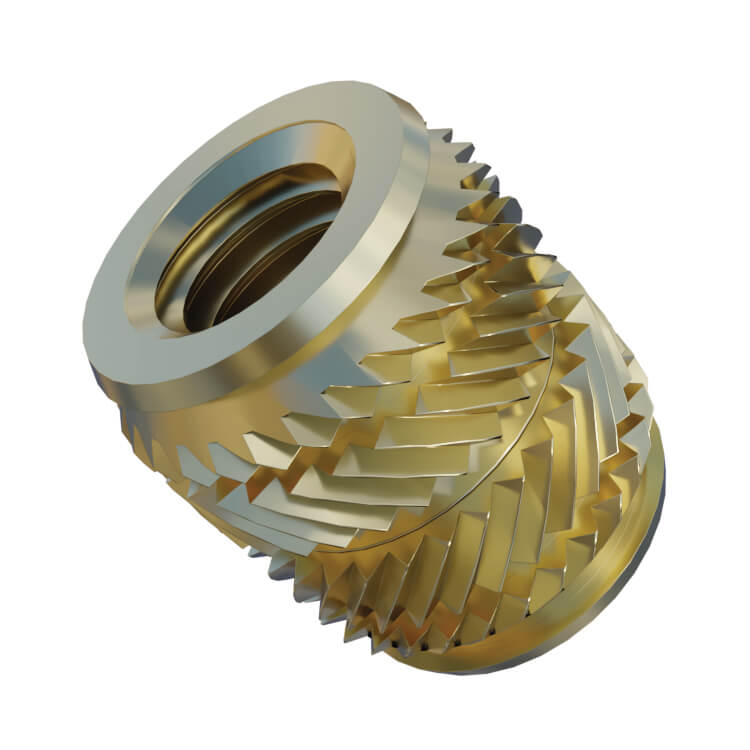

Tech-SertTM bol navrhnutý pre inštaláciu do termoplastov pomocou tepla alebo ultrazvuku.
S protismerným ryhovaním a drážkami poskytuje vysokú úroveň odolnosti proti vytiahnutiu a voči krútiacemu momentu. Symetrický dizajn znamená, že môže byť vložka nainštalovaná obojsmerne, čo umožňuje automatizáciu inštalácie.
Tepelná inštalácia
Pri použití tepla, musíte zabezpečiť, aby vložka plast zmäkčovala, ale zároveň netavila, čo pomáha predísť následným problémom.
Ultrazvuková inštalácia
Ultrazvuková inštalácia funguje najlepšie s nízkou amplitúdou vibrácií a dostatkom energie pre zmäkčenie okolitého plastu. Treba dbať na to, aby nedošlo k nadmernému zatlačeniu počas inštalácie, čo môže mať za následok, že je vložka vtlačená do otvoru, skôr než je okolitý materiál schopný zjemniť.
Výhody:
- Rýchla inštalácia
- Symetrický dizajn pre automatickú inštaláciu
- Dovoľuje inštalovať do materského materiálu s tenkou stenou okolo vložky
- Vysoká odolnosť proti vytiahnutiu a vysoký odpor voči krútiacemu momentu
| Závit | M2* | M2,5* | M3 | M3,5 | M4 | M5 | M6 | M8* | M10* |
|---|---|---|---|---|---|---|---|---|---|
| L mm | 4,0 | 5,7 | 5,7 | 7,1 | 8,1 | 9,5 | 12,7 | 12,7 | 12,7 |
| K mm | 3,5 | 4,4 | 4,4 | 5,2 | 6,1 | 6.8 | 8,5 | 10,0 | 12,3 |
| N mm | 3.1 | 3.9 | 3,9 | 4.7 | 5,5 | 6,3 | 7,9 | 9,5 | 11,8 |
| Doporučený otvor mm (-0/+0,1) | 3,2 | 4,0 | 4,0 | 4,8 | 5,6 | 6,4 | 8,0 | 9,6 | 11,9 |
| Minimálna hrúbka steny mm | 1,3 | 1,6 | 1,6 | 1,8 | 2,1 | 2,6 | 3,3 | 4,5 | 6 |
