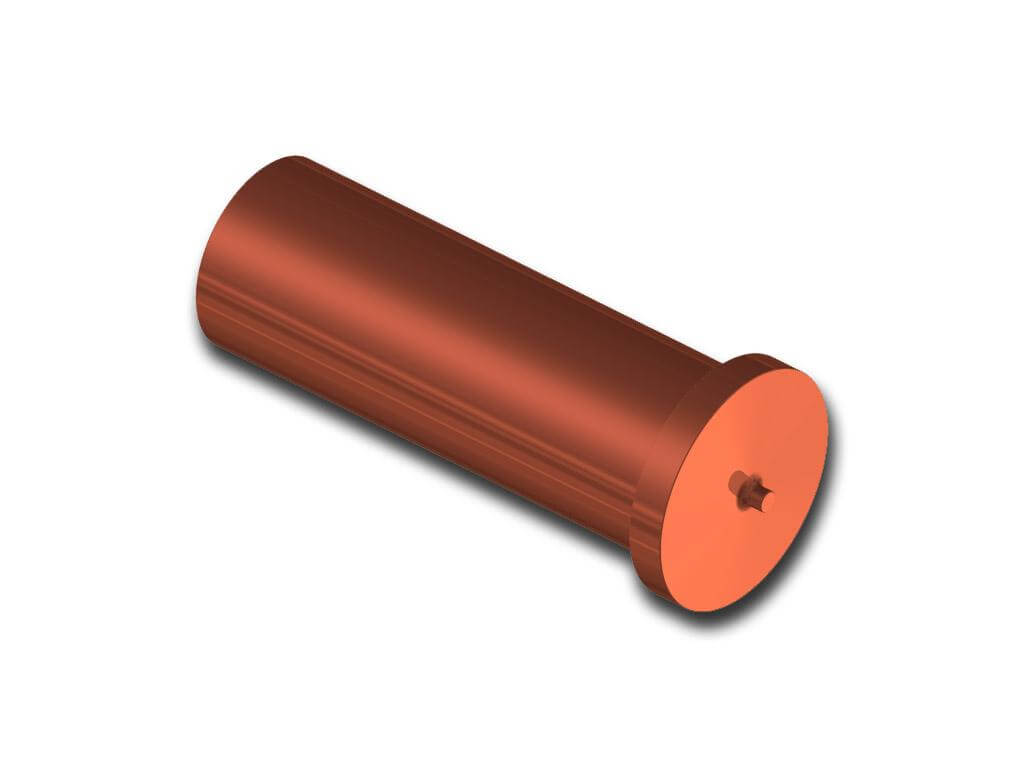

Kolík typ UT
St, A2, A4, Al, Ms
| Rozmery | Kód | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| D1 | L1 | h | D3 ±0,2 | D4 ±0,08 | L3 ±0,05 | α±1° | Oceľ pomedená | Nerez A2-50 | Hliník AlMg3 |
| 3 | 6 | 0,7 - 1,4 | 4.5 | 0.6 | 0.55 | 3° | 6111003006 | 6121003006 | 6101003006 |
| 8 | 6111003008 | 6121003008 | 6101003008 | ||||||
| 10 | 6111003010 | 6121003010 | 6101003010 | ||||||
| 12 | 6111003012 | 6121003012 | 6101003012 | ||||||
| 14 | 6111003014 | 6121003014 | 6101003014 | ||||||
| 15 | 6111003015 | 6121003015 | 6101003015 | ||||||
| 16 | 6111003016 | 6121003016 | 6101003016 | ||||||
| 20 | 6111003020 | 6121003020 | 6101003020 | ||||||
| 25 | 6111003025 | 6121003025 | 6101003025 | ||||||
| 30 | 6111003030 | 6121003030 | 6101003030 | ||||||
| 35 | 6111003035 | 6121003035 | 6101003035 | ||||||
| 4 | 6 | 0,7 - 1,4 | 5.5 | 0.65 | 0.55 | 3° | 6111004006 | 6121004006 | 6101004006 |
| 8 | 6111004008 | 6121004008 | 6101004008 | ||||||
| 10 | 6111004010 | 6121004010 | 6101004010 | ||||||
| 12 | 6111004012 | 6121004012 | 6101004012 | ||||||
| 15 | 6111004015 | 6121004015 | 6101004015 | ||||||
| 16 | 6111004016 | 6121004016 | 6101004016 | ||||||
| 20 | 6111004020 | 6121004020 | 6101004020 | ||||||
| 25 | 6111004025 | 6121004025 | 6101004025 | ||||||
| 30 | 6111004030 | 6121004030 | 6101004030 | ||||||
| 35 | 6111004035 | 6121004035 | 6101004035 | ||||||
| 40 | 6111004040 | 6121004040 | 6101004040 | ||||||
| 5 | 8 | 0,7 - 1,4 | 6.5 | 0.75 | 0.8 | 3° | 6111005008 | 6121005008 | 6101005008 |
| 10 | 6111005010 | 6121005010 | 6101005010 | ||||||
| 12 | 6111005012 | 6121005012 | 6101005012 | ||||||
| 15 | 6111005015 | 6121005015 | 6101005015 | ||||||
| 16 | 6111005016 | 6121005016 | 6101005016 | ||||||
| 20 | 6111005020 | 6121005020 | 6101005020 | ||||||
| 25 | 6111005025 | 6121005025 | 6101005025 | ||||||
| 30 | 6111005030 | 6121005030 | 6101005030 | ||||||
| 35 | 6111005035 | 6121005035 | 6101005035 | ||||||
| 40 | 6111005040 | 6121005040 | 6101005040 | ||||||
| 45 | 6111005045 | 6121005045 | 6101005045 | ||||||
| 50 | 6111005050 | 6121005050 | 6101005050 | ||||||
| 6 | 8 | 0,7 - 1,4 | 7.5 | 0.75 | 0.8 | 3° | 6111006008 | 6121006008 | 6101005008 |
| 10 | 6111006010 | 6121006010 | 6101006010 | ||||||
| 12 | 6111006012 | 6121006012 | 6101006012 | ||||||
| 15 | 6111006015 | 6121006015 | 6101006015 | ||||||
| 16 | 6111006016 | 6121006016 | 6101006016 | ||||||
| 20 | 6111006020 | 6121006020 | 6101006020 | ||||||
| 25 | 6111006025 | 6121006025 | 6101006025 | ||||||
| 30 | 6111006030 | 6121006030 | 6101006030 | ||||||
| 35 | 6111006035 | 6121006035 | 6101006035 | ||||||
| 40 | 6111006040 | 6121006040 | 6101006040 | ||||||
| 45 | 6111006045 | 6121006045 | 6101006045 | ||||||
| 50 | 6111006050 | 6121006050 | 6101006050 | ||||||
| 7.1 | 8 | 0,8 - 1,4 | 9 | 0.75 | 0.85 | 3° | 6111007108 | 6121006008 | 6101007108 |
| 10 | 6111007110 | 6121006010 | 6101007110 | ||||||
| 12 | 6111007112 | 6121007112 | 6101007112 | ||||||
| 15 | 6111007115 | 6121007115 | 6101007115 | ||||||
| 16 | 6111007116 | 6121007116 | 6101007116 | ||||||
| 20 | 6111007120 | 6121007120 | 6101007120 | ||||||
| 25 | 6111007125 | 6121007125 | 6101007125 | ||||||
| 30 | 6111007130 | 6121007130 | 6101007130 | ||||||
| 35 | 6111007135 | 6121007135 | 6101007135 | ||||||
| 40 | 6111007140 | 6121007140 | 6101007140 | ||||||
| 45 | 6111007145 | 6121007145 | 6101007145 | ||||||
| 50 | 6111007150 | 6121007150 | 6101007150 | ||||||
| 8 | 10 | 0,8 - 1,4 | 11 | 0.8 | 0.9 | 3° | 6111008010 | 6121008010 | |
| 12 | 6111008012 | 6121008012 | |||||||
| 15 | 6111008015 | 6121008015 | |||||||
| 16 | 6111008016 | 6121008016 | |||||||
| 20 | 6111008020 | 6121008020 | |||||||
| 25 | 6111008025 | 6121008025 | |||||||
| 30 | 6111008030 | 6121008030 | |||||||
| 35 | 6111008035 | 6121008035 | |||||||
| 40 | 6111008040 | 6121008040 | |||||||
| 45 | 6111008045 | 6121008045 | |||||||
| 50 | 6111008050 | 6121008050 | |||||||
| 55 | 6111008055 | 6121008055 | |||||||
| 60 | 6111008060 | 6121008060 |
