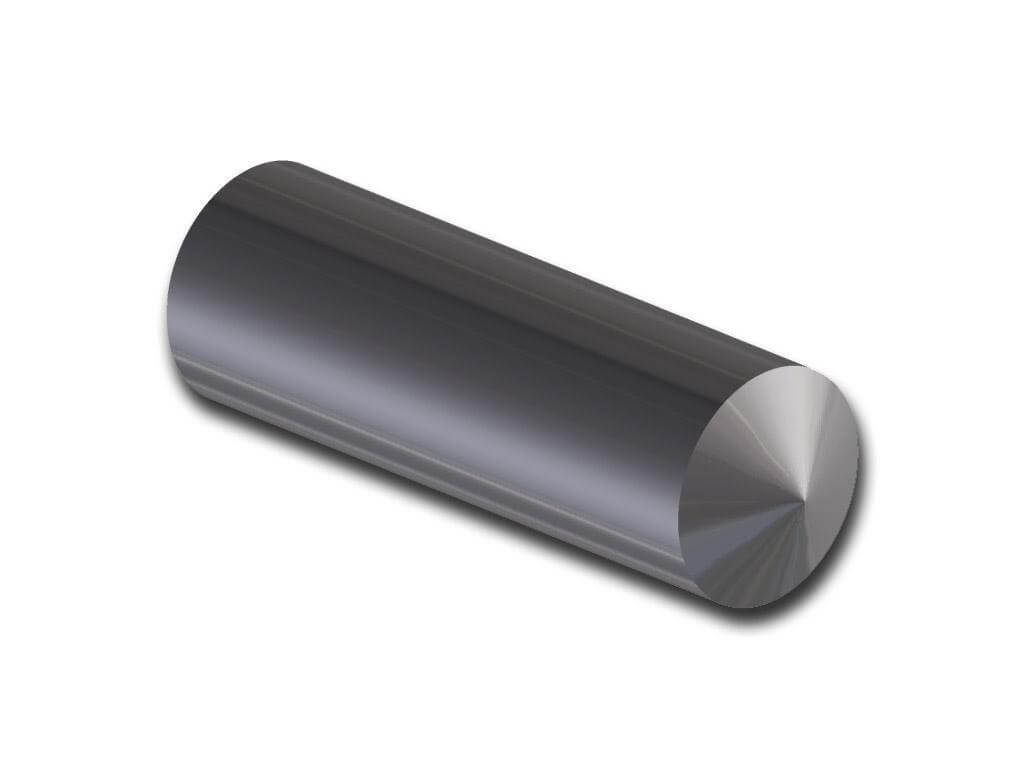

Kolík typ UD
St, A2
| Rozmery | Kód | ||||||
|---|---|---|---|---|---|---|---|

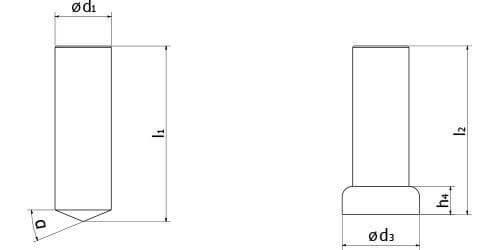

| d1 | l2 | d3 * | h4 * | l1 ±1 | α±2,5° | Oceľ | Nerez A2-50 |
| 6 | 15 - 100 | 8.5 | 4 | l2 + 2,4 | 22,5° | 6116106XXX | 6126106XXX |
| 8 | 15 - 100 | 11 | 4 | l2 + 2,6 | 22,5° | 6116108XXX | 6126108XXX |
| 10 | 15 - 100 | 13 | 4 | l2 + 2,8 | 22,5° | 6116110XXX | 6126110XXX |
| 12 | 15 - 100 | 16 | 5 | l2 + 3,4 | 22,5° | 6116112XXX | 6126112XXX |
| 14.6 | 20 - 100 | 18.5 | 6 | l2 + 3,9 | 22,5° | 6116114XXX | 6126114XXX |
| 16 | 30 - 100 | 21 | 7 | l2 + 3,9 | 22,5° | 6116116XXX | 6126116XXX |
